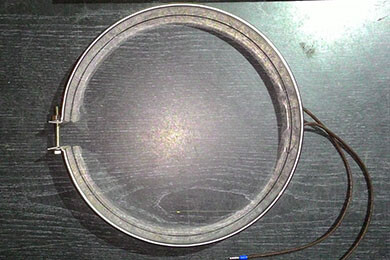

Хомутовый нагреватель (ХН)

Хомутовые электронагреватели по своему устройству очень похожи на плоские нагреватели, отличием является лишь то, что предназначены они для нагрева поверхностей, имеющих цилиндрическую форму (бочки, трубопроводы, патрубки). Корпус таких устройств имеет округлую форму, внутри находится нагревательный элемент. При необходимости нагреватель может состоять из двух полуколец (полукольцевой), когда этого требуют условия установки. Для более плотного контакта с нагреваемым объектом используется монтажная паста и различные обжимные приспособления. Данные нагреватели негерметичны, но благодаря металлическому корпусу попадание воды в небольшом количестве не наносит им вреда.

В нашем ассортименте хомутовые нагреватели появились не случайно. Данная категория ТЭНов пользуется повышенным спросом в производстве изделий из пластмассы — для подогрева корпусов экструдеров, сопел и ёмкостей. В нефтехимической промышленности — для разогрева или обогрева продуктопроводов в зимний период. Их применение обусловлено геометрической формой нагревателей — крепятся они на поверхностях, имеющих цилиндрическую форму.

Виды и особенности хомутовых нагревателей

Кольцевые нагреватели по своей форме делятся на:

• Хомутовые. Такие устройства выполняются в строгом соответствии с посадочным размером. Только плотное прилегание к нагреваемой поверхности может обеспечить высокую теплопередачу, а значит эффективность и экономию электроэнергии. Важным нюансом таких хомутов является то, что их нельзя разгибать, что, в свою очередь, осложняет монтаж, в некоторых случаях делая его невозможным. Чтобы избежать подобных ситуаций, мы выпускаем полухомутовые ТЭНы.

• Полухомутовые. Состоят из двух половинок. Монтаж таких устройств возможен даже в ограниченных пространствах. В таких случаях для оптимальной работы потребуется тщательно подобрать ТЭН по посадочному месту.

По используемым материалам данная группа ЭН делится на три вида:

1. Миканитовые нагреватели, или слюдяные. Конструкция таких ХН в разрезе напоминает слоёный пирог. Состоит такой «пирог» из внешней металлической обоймы, миканитового теплопроводящего изолятора и сердечника, на котором размещён нагревательный элемент из высокорезистивной проволоки. Возможно водонепроницаемое исполнение для небольших диаметров.

• Максимальная температура разогрева – 350° С.
• Мощность удельная — от 0,5 до 4,5 Вт/см кв
• Толщина хомута в сечении — 3,5—4,5 мм.

2. Керамические нагреватели. В их конструкции используются элементы из наборной керамики. Через керамические изоляторы пропускают нагревательный элемент. Как правило, это нихромовая спираль.

Керамические ЭН обладают достаточной гибкостью благодаря наборным элементам.

• Максимальная температура – до 750° С
• Удельная мощность – от 2,5 до 8 Вт/см кв.
• Толщина элемента – 10 мм.

3. Литые алюминиевые нагреватели. Это трубчатый элемент, залитый алюминием по форме нагреваемой поверхности. Отличаются механической прочностью.

• Максимальная температура – до 400° С
• Удельная мощность – до 4 Вт/см кв.

Виды крепежа и электроподсоединения

Крепёжные отверстия, болтовые соединения и стяжки — по желанию заказчика.

Применяемые электрические разъёмы:

• трёхконтактный евроразъём;
• двухконтактный разъём в корпусе;
• колодка двухконтактная от 10 до 30 А.

Возможно выполнение выводов, отличающихся от общепринятых, но только по техзаданию заказчика

Все ХН имеют длительные сроки эксплуатации и обеспечиваются нашей гарантией только в том случае, если они были правильно подобраны, смонтированы и находились в эксплуатации без превышения максимально допустимых нагрузок. ХН мы изготавливаем по размерам заказчика.

Пример расчёта нагревателя

Для расчёта мощности нагревателя, помимо его удельной мощности (а для данного типа она составляет от 0,5 до 4,5 Вт/см кв), нам необходимо знать его площадь и рабочее напряжение. Для примера возьмём миканитовый нагреватель с внутренним диаметром 10 см, ширина тоже равна 10 см. Рабочее напряжение — 220 В.

Для начала вычислим площадь касания, представив нагреватель в виде прямоугольника, чем он, по сути, и является:

10 × 3,14 × 10 = 314 см кв, где:

10 — внутренний диаметр нагревателя, см;

3,14 — число π;

10 — ширина нагревателя, см.

После этого вычислим среднюю мощность, перемножив найденную площадь и среднюю удельную мощность (среднее арифметическое от 0,5 и 4,5) на квадратный сантиметр:

314 × ((0,5 + 4,5) ÷ 2) = 785 Вт.

Для максимально допустимого значения мощности вычисления будут следующими:

314 × 4,5 = 1413 Вт.

Для расчёта керамического нагревателя изменяем значения среднего и максимального значения на 5,25 Вт ((2,5 + 8) ÷ 2 = 5,25) и 8 соответственно:

314 × 5,25 = 1648,5 Вт (среднее);

314 × 8 = 2512 Вт (максимальное).

Мощность литого нагревателя рассчитывается аналогично:

314 × 4 = 1648,5 Вт.

Хомутовый нагреватель (ХН) — кольцеобразный нагревательный элемент, охватывающий цилиндрическое изделие снаружи. Нагрев осуществляется через кондуктивный контакт внутренней поверхности хомута с наружной поверхностью нагреваемого изделия. Применяется для нагрева цилиндров, труб, сопел, фланцев.

Конструкция: нихромовая спираль или лента расположена между слоями слюды (ХНм) или между керамическими пластинами (ХНк). Всё заключено в металлическую обойму с замковым болтом. При затяжке болта хомут прижимается к цилиндру с необходимым усилием.

Принципиальное отличие от плоского нагревателя — геометрия контакта: хомут обеспечивает равномерный нагрев по всей окружности цилиндра без угловых зон с пониженной теплоотдачей. Это критично для цилиндров экструдеров и ТПА, где неравномерный нагрев ведёт к дефектам изделий.
